حتما تابحال با نام تابلو برق طرح ریتال از طرف مشتریان یا کارفرمایان مواجه شده اید. در این نوشته می خواهیم به بررسی تابلو برق های ریتال و طرح ریتال و تفاوت آن ها با تابلو برق های معمولی بپردازیم.
شرکت ریتال
پیش از همه چیز باید ابتدا با نام ریتال آشنا شویم. ریتال به شرکتی اشاره دارد که به تولید انواع تابلو های برق می پردازد. شرکت ریتال سال 1961 میلادی در آلمان تاسیس شد و زیرمجموعه گروه Friedhelm Loh می باشد.نام Rittal از محلی که شرکت در آن تاسیس شد Rittershausen در Dietzhölztal گرفته شده است. دفتر مرکزی شرکت در هربورن آلمان است. شرکت ریتال در سال 2021 حدود 2.5 میلیارد یورو ارزش گذاری شده است که در نوع خود بی سابقه می باشد. تابلو های تولیدی شرکت ریتال دارای انواع مختلفی است که در بسیاری از صنایع مانند برق و اتوماسیون صنعتی، انرژی های تجدید پذیر و بسیاری دیگر استفاده می شود. همچنین شرکت ریتال علاوه بر ساخت تابلو های برق به ساخت تجهیزات و قطعات داخل تابلو برق مانند فن های خنک کننده، لیمیت سوییچ و موارد دیگر نیز مشغول است.
چرا تابلو برق های ریتال معروف هستند؟
شرکت ریتال از ابتدای امر اقدام به تدوین استاندارد هایی برای تولید تابلو های برق نمود. این استاندارد های به مرور زمان با توجه به نیاز صنعت تکامل پیدا کردند و به بخش های مختلفی تقسیم شدند. بر خلاف استاندارد هایی مانند IEC که فقط مفاهیم و الزامات را بیان می کنند، شرکت ریتال سعی کرد متناسب با کاربرد هر کدام از تابلو های برق و با توجه به استاندارد های موجود، مفاهیم و استاندارد های جدید و بروزی را در این صنعت معرفی کند. نوع خاص ساخت تابلو های برق که به شما اجازه می دهد هر سلول از تابلو به صورت یک قطعه جدا باشد و اصطلاحا طراحی ماژولار داشته باشید بیشترین تاثیر را در محبوبیت تابلو های برق شرکت ریتال داشته است.
تابلو برق طرح ریتال چیست؟
تابلو های برق طرح ریتال توسط سازنده هایی به غیر از شرکت ریتال ساخته می شوند و سعی می کنند تا شبیه ترین حالت ممکن برای تابلو های برق خود به تابلو های برق شرکت ریتال را پیاده سازی کنند. در ایران، تابلو های برق پیچ و مهره ای به نام تابلو برق طرح ریتال شناخته می شوند و احتمالا اگر اقدام به سفارش تابلو برق طرح ریتال کنید، ابعاد تابلو برق را هم باید خودتان مشخص کنید در حالی که شرکت ریتال برای سلول های تابلو برق ابعاد استاندارد و مخصوصی را دارد. در هنگام سفارش تابلو برق طرح ریتال مهم است که کیفیت کار و ماژولار بودن تابلو های برق را در نظر بگیرید. استفاده از ورق با ضخامت حداقل 1.5و رنگ پودری الکترواستاتیک از ملزومات ساخت تابلو های برق طرح ریتال است. موارد دیگری که در کیفیت تابلوی برق طرح ریتال تاثیر گذار است، داشتن ابعاد استاندارد، استفاده از قفل های شرکت ریتال با کیفیت بالا و کیفیت جوش مناسب می باشد. استفاده از نوار های آب بندی برای قسمت های متحرک مانند درب ها یک امر ضروری است به این دلیل که هم جلوی نفوذ آب را می گیرد و هم از برخورد دو قطعه فلز درب و بدنه به یکدیگر جلوگیری می کند. ساخت تابلو های برق طرح ریتال یک کار تخصصی و نیازمند مطالعه استاندارد ها و آگاهی کامل از محل استفاده تابلو برق می باشد و ممکن است تابلو های طرح ریتال تفاوت های عمده ای با تابلو های برق تولیدی توسط خود شرکت ریتال داشته باشند. در زیر چند نمونه از تابلو های برق طرح ریتال تولید شده توسط اوج نیرو را می توانید مشاهده کنید.
مدل های تابلو برق ریتال
تابلو های برق ایستاده ریتال و یا حتی طرح ریتال دارای دو مدل اصلی PS و ES هستند که هرکدام کاربرد های خاص خود را دارند. مدل های PS به صورت یک قاب خالی هستند که پشت و کناره های آن ها و حتی درب تابلو با توجه به نیاز نصب می شود. این مدل از تابلو برق امکان گسترش دارد و در صورت نیاز به اضافه کردن سلول های جدی به راحتی با باز کردن پیچ صفحه کنار و اضافه کردن یک سلول دیگر می توان نیاز را برطرف کرد. اما به دلیل همین عدم یکپارچگی و طراحی ماژولار، حفاظت این تابلو های برق در برابر نفوذ آب و گرد و خاک بسیار کمتر است.
مدل های ES طراحی ماژولار به این صورت ندارند و صفحه های کناری تابلو برق و پشت آن ها به صورت ثابت ساخته شده و جدا ناپذیر هستند.در این تیپ شما نمی توانید در آینده برایبه آن سلولی اضافه یا کم کنید و ممکن است برای شما چالش هایی در مورد فضای مونتاژ قطعات ایجاد کند. اما به دلیل همین یکپارچگی نسبت به نفوذ آب و گرد و غبار دارای مقاومت بالاتری هستند و در نهایت می توانند IP بالاتری داشته باشند. هزینه ساخت این تیپ از تابلو های تیپ PS بسیار پایین تر است.
ساخت تابلو برق طرح ریتال در مشهد

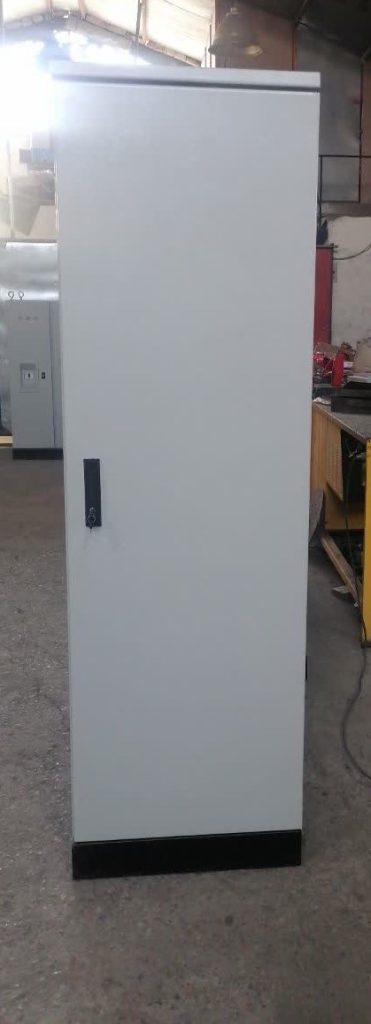

گروه فنی مهندسی اوج نیرو با بهره گیری از یک تیم متخصص در محیط کارگاهی خود اقدام به ساخت تابلو برق هایی متناسب با نیاز های مشتریان و الزامات بومی کرده است. این تابلو های برق طرح ریتال در کیفیت ساخت خود می توانند با نمونه های مشابه خارجی رقابت کنند و کارشناسان اوج نیرو سعی می کنند تا با استفاده از دانش تخصصی خود شما را در هنگام سفارش تابلو برق طرح ریتال راهنمایی کنند تا شما نیازی به سفارش این مدل از تابلو برق به شرکت های متفرقه نداشته باشید. ساخت تابلو های برق طرح ریتال متناسب با نیاز مشتری یک امر جدی و حیاتی است و اگر در این فرایند اشتباهی رخ دهد ممکن است باعث فجایع ناگواری شود، به همین دلیل به شما توصیه می کنیم همواره مطمئن ترین فرد یا افرادی را که می شناسید برای ساخت تابلو های برق مد نظر قرار دهید.
