در بسیاری از پروژه ها نیاز به تابلو برق های پیش ساخته احساس می شود. این تابلو برق های پیش ساخته دارای ابعاد مشخص و استانداردی هستند که در این نوشته به بررسی آن ها می پردازیم.
در بسیاری از موارد و پروژه ها نیازمند تابلو های برق هستیم. این تابلو های برق به دلیل کم بودن تعداد قطعات به کار رفته در داخل آنها بسیار کوچک هستند. با تجوه به اینکه تعداد بسیار زیادی از این تابلو های برق کوچک همواره مورد استفاده قرار می گیرند بسیاری از کارخانه های تولیدی تابلو برق اقدام به طراحی و تولید این تابلو ها با ابعاد مشخص می کنند. با توجه به وجود استاندارد های مختلف برای تابلو برق، شرکت بزرگی مانند ریتال برای ابعاد تابلو های برق پیش ساخته خود استاندارد تعریف کرده است و بر اساس استاندارد اقدام به تولید می کند. در ایران هم بسیاری از کارخانجات و کارگاه ها اقدام به تولید تابلو های برق پیش ساخته با ابعادی مانند ابعاد شرکت ریتال می کنند. در این نوشته به بررسی ابعاد تابلو های برق پیش ساخته خواهیم پرداخت.

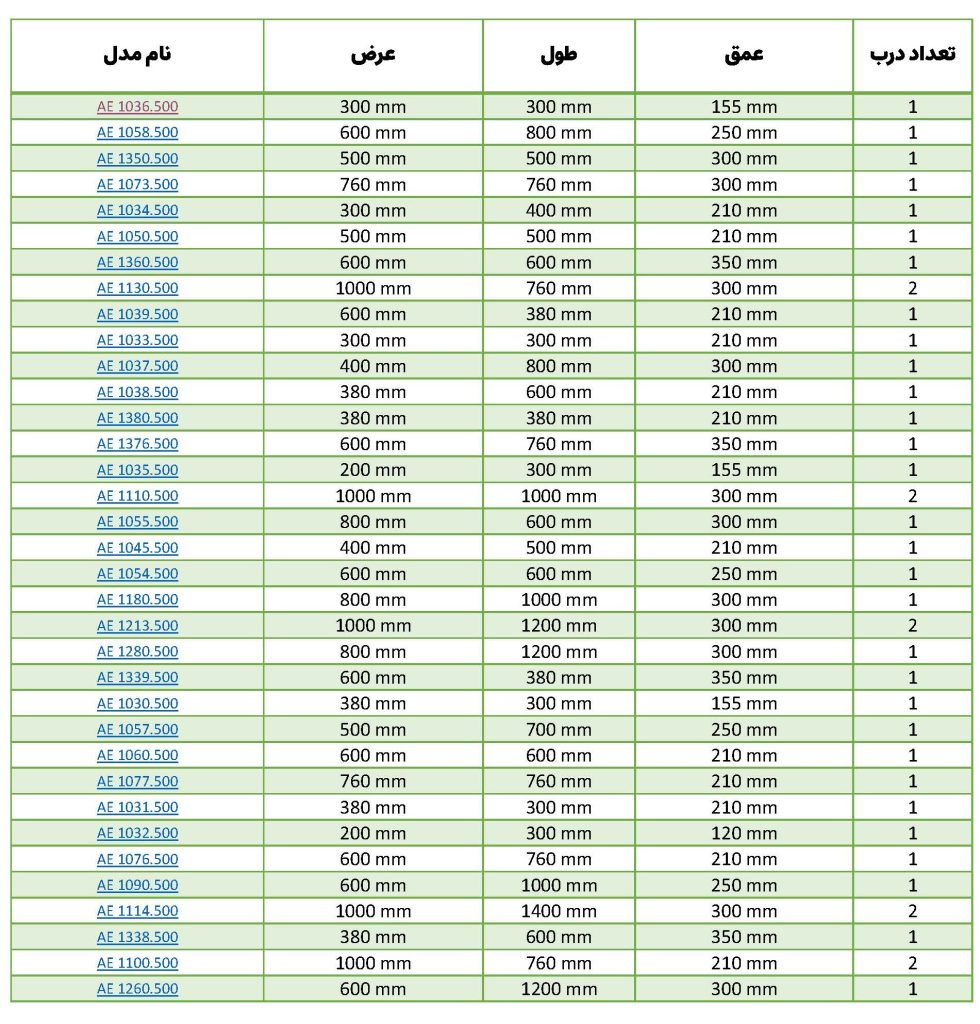

ابعاد استاندارد شرکت ریتال
در مورد ابعاد تابلو های برق استاندارد های جهانی وجود ندارد، اما شرکت ریتال که یکی از بزرگترین تولید کنندگان فریم تابلو های برق در دنیا می باشد، برای تولیدات خود ابعاد استانداردی را در نظر می گیرد. تابلو های برق ریتال از ابعاد بسیار کوچک تا بسیار بزرگ را شامل می شوند و با توجه به کاربرد دارای دسته بندی های مختلفی مثل سری compact هستند. سایز تابلو های برق این سری در زیر نوشته شده است. هر کدام از این تابلو های برق دارای یک model number می باشند که شما می توانید با جست و جو در وبسایت شرکت ریتال مشخصات دقیق آن ها را مشاهده کرده و اطلاعات فنی مانند فایل های CAD تابلو برق مورد نظر خود را دانلود کنید.

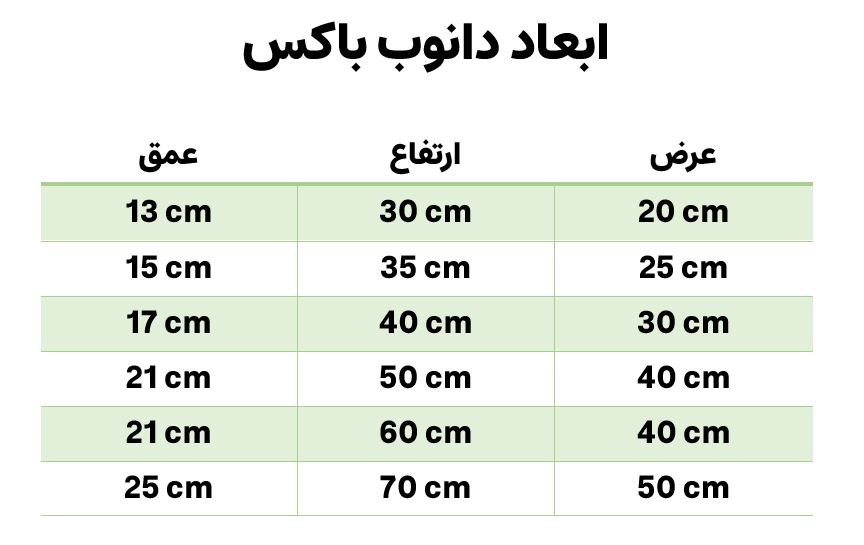

ابعاد دانوب باکس
تابلو های برق PVC که ساخته شرکت ایتاسریرایرانیان می باشند، با نام برند دانوب باکس در بازار موجود هستندو این تابلو های برق ضد اشعه آفتاب بوده و با گواهی IP65 در دو مدل درب شیشه ای و درب مات عرضه می شوند. داخل هر کدام از این تابلو ها یک صفحه فلزی برای مونتاژ قطعات موجود است. با توجه به استفاده از این تابلو های برق در مکان هایی که ممکن است آب یا نور خورشید به قطعات داخل تابلو برق آسیب وارد کند، استفاده از یک برند خوب و مطمئن می تواند خیال شما را بابت عملکرد تابلو برق راحت کند. تابلو های برق برند دانوب با توجه به کیفیت ساخت بالا، یکی از بهترین گزینه های استفاده از تابلو های برق PVC هستند. دانوب باکس ها داری ابعاد استانداردی می باشند که شما می توانید در زیر آن ها را مشاهده کنید.

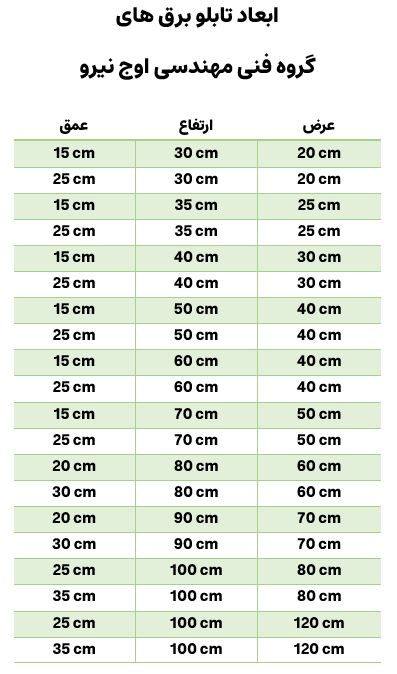

ابعاد استاندارد تابلو برق اوج نیرو
گروه فنی مهندسی اوج نیرو با توجه به نیاز کاربران و پس از نحقیقات میدانی اقدام به تولید تابلو های برق پیش ساخته نموده است. این تابلو های برق با توجه به ابعاد استاندارد شرکت ریتال، نیاز های صنعت برق و ابعاد استاندارد قطعات برقی در ایران ساخته می شوند. کارشناسان اوج نیرو با اجرای تحقیقات بازار و پس از بررسی های گسترده اقدام به ارائه استاندارد برای تابلو های برق پیش ساخته کرده اند که این استاندارد ها علاوه بر ابعاد شامل فایل های CAD، ضخامت ورق، نوع رنگ و بسیاری از موارد دیگر می شود که به زودی در وبسایت اوج نیرو منتشر خواهد شد. شما می توانید ابعاد استاندارد تابلو های برق که در کارخانه اوج نیرو و با ضخامت ورق 0.6 و 0.7 ساخته می شوند را در زیر مشاهده کنید
در نهایت ممکن است شما نیاز به ساخت تابلو های برق با ابعاد متفاوتی داشته باشید که در این صورت می توانید از مشاوره های کارشناسان گروه فنی مهندسی اوج نیرو استفاده کنید.
